BV — riduttori a vite senza fine, cassa compatta

Riduttori a vite senza fine compatti, grandezze da 030 a 090, rapporti da 7 a 100, fino a 350 Nm.

La serie BV è la gamma compatta di riduttori a vite senza fine in alluminio pressofuso. Le grandezze 030, 040 e 050 hanno una cassa tonda adatta a trasmissioni molto compatte e accettano piedi modulari per quattro posizioni di fissaggio; le grandezze da 063 a 090 hanno cassa quadra. Tutte le grandezze sono lubrificate a vita e montabili in qualsiasi posizione.

Costruttore: BERNATIFonte: catalogo ufficiale Bernati

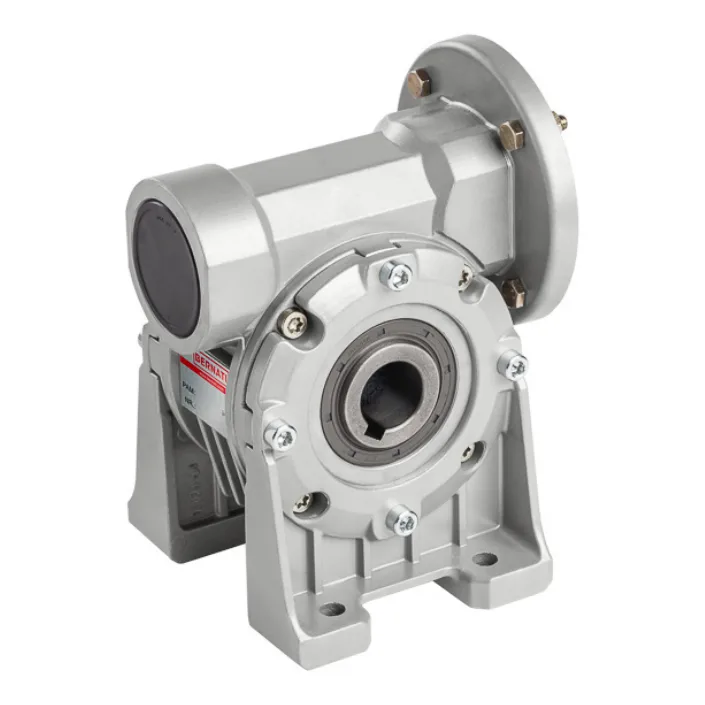

Serie BV — BV 030 – 050: cassa tonda, piedi modulari
BV 030 – 050: cassa tonda, piedi modulari
Serie BV — BV 063 – 090: cassa quadra
BV 063 – 090: cassa quadra

Caratteristiche principali

Piccoli trasportatori, porte e cancelli, confezionamento, apparecchiature alimentari e di assemblaggio.

Gamma disponibile

Serie BV — Grandezze
GrandezzaRapporto iCoppia max. in uscita T₂ (Nm)Potenza in ingresso P₁ (kW)Flangia motore IEC (PAM)Peso (kg)
BV 0307 – 70220.09 – 0.2556, 63 B5/B141
BV 0407 – 100410.12 – 0.5563, 71 B5/B142.1
BV 0507 – 100730.18 – 1.163, 71, 80 B5/B143
BV 0637 – 1001550.37 – 2.271, 80, 90 B5/B145.2
BV 0757 – 1002500.37 – 4.071, 80, 90, 100 B5/B149.2
BV 0907 – 1003500.55 – 4.080 – 112 B5/B1412.2

Specifiche tecniche

Serie BV
CassaAlluminio pressofuso; tonda con piedi modulari (030, 040, 050) o quadra (063, 075, 090)
Grandezze030, 040, 050, 063, 075, 090
Rapporti di riduzione7 – 100 (030: 7 – 70)
Coppia in uscita≤ 350 Nm (BV 090)
Potenza in ingresso0.09 – 4 kW
IngressoFlangia motore IEC B5 / B14 (PAM 56 – 112) o albero di ingresso pieno
UscitaAlbero cavo; albero pieno singolo o doppio come accessorio
FinituraVerniciatura epossidica RAL 9022
LubrificazioneSintetica, a vita, posizione di montaggio universale
MontaggioPosizioni di fissaggio P, A, V, N (030 – 050 con piedi modulari); B3, B6, B7, B8, V5, V6
Velocità max. in ingresso2 800 rpm

Forme costruttive

Posizioni di fissaggio P, A, V, N (030 – 050 con piedi modulari); B3, B6, B7, B8, V5, V6

Configurazioni

Serie BV — Configurazioni
CodeIngressoGrandezze
BVFlangia di ingresso IEC B5 / B14030 – 090
BVSAlbero di ingresso pieno singolo030 – 090
BVBFlangia di ingresso IEC e albero di ingresso pieno030 – 090
BVSBAlbero di ingresso pieno doppio030 – 090
BVPCPre-coppia integrata con flangia IECpre-stage
BVCDoppia vite (combinato) con flangia IECcombined
BVSCDoppia vite (combinato) con albero di ingresso pienocombined

Documentazione tecnica

Modelli 3D / CAD

Modelli 3D (STEP) e disegni 2D sono disponibili per ogni variante BV nelle pagine prodotto del nostro distributore. Il download richiede un account cliente gratuito.

Scarica i modelli 3D / CAD BV
